一、产品概述

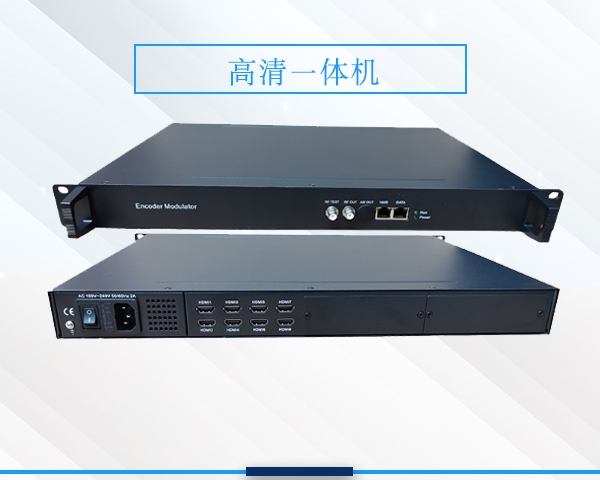

W3542H系列高清编码调制一体机是我公司最新研发的集高清编码和调制于一体的高性价比设备。该设备支持8路HDMI输入、1路千兆IP输出1路百兆IP输出；支持4个DTMB单载波输出或4路MPTS输出。该设备具有高集成度、高性能、高品质的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等数字电视系统。
二、主要特性
1.支持8路HDMI输入，MPEG-4AVC/H.264高/标清编码
2.支持MEPG-1Layer2音频编码格式
3.支持1路千兆、1路百兆IP输出，128个IP地址，UDP、RTP协议
4.支持4个DTMB载波输出
5.支持4个MPTS输出（DATA1），UDP、RTP协议
6.支持DTMBGB20600-2006调制标准
7.优异的RF输出性能，MER≥40dB
8.支持Web网络管理
三、技术指标
输入 | 8路HDMI
| |
1路 IP 千兆输出、1路百兆 IP 输出，128个 IP 地址，UDP、RTP 协议 | ||
1路 Tuner 输入（选配） | ||
输出 | 射频输出4个频点、IP 输出4路 MPTS | |
视频编码 | 编码格式 | MPEG-4 AVC/H.264 |
输入接口 | 12路 HDMI | |
分辨率 | 输入：1920×1080_60i,1920×1080_50i, 1280×720_60i,1280×720_50i | |
输出：1920×1080_60i,1280×720_60i, 1920×1080_50i,1280×720_50i, 720×480_50i,320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i,704×576_50i, 640×576_50i, 352×288_50i, | ||
码率 | 0.8Mbps~19Mbps（每个通道） | |
码率模式 | CBR、VBR | |
音频编码 | 编码格式 | MPEG1 Layer2 |
采样率 | 48KHz | |
比特率 | 32kbps,48kbps,56kbps,64kbps,80kbps,96kbps,112kbps, 128Kbps,160kbps,192kbps,224kbps,256kbps,320kbps,3 84kbps | |
调制 | 调制通道 | 4路 DTMB或DVB-C |
标准 | DTMB GB20600-2006 | |
星座 | 4QAM、16QAM、32QAM、64QAM | |
RF 输出 | 输出通道 | 1个 RF 接口，4个频点，F 头，75Ω 阻抗 |
频率范围 | 50~900MHz，1kHz 步进 | |
输出电平 | -26dBm~-1dBm（81~106dBμ ），0.1dB | |
MER | ≥40dB | |
系统 | 支持网络升级 | |
中文/英文操作界面 | ||
通用 | 尺寸(长×宽×高) | 482mm×410mm×44mm |
重量 | 8kg | |
温度范围 | 0~45℃(工作)；-20~80℃(存储) | |
电源需求 | AC100~240V，50/60Hz | |
功耗 | <90W | |
