1.1设备简介

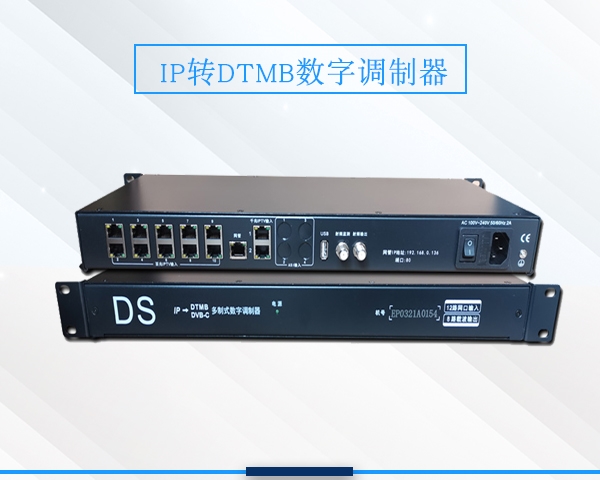

IPDTMB调制器是一款专为营业性场所解决数字电视信号源的具备高性能、高性价比的IP转DTMB国标调制器。该设备前面板具有10个百兆网口，10个网口均为IPTV信号输入；后面板具有1个射频输出口、2个IP千兆输入口和一个自办节目接入口，射频口支持8个DTMB单载波输出，1个网管口（主要作用选择节目）。该设备具有高性能、低成本的特点，非常适合各种营业性场所（如：酒店、宾馆、会所、茶楼等）数字电视前端系统使用。
1.2设备特点
1.支持10路百兆IP输入，2个千兆输入，UDP、RTP协议
2.支持1个RF输出接口，8个DTMB单载波输出，也可切换DVB-C输出
3.单U机壳，单台设备集成一套前端设备功能，为用户节省机房空间
4.支持Web网络管理
1.3设备性能指标
输入 | 10路百兆 IP 输入，2个千兆输入 ，UDP、RTP 协议 | |
调制 | 调制标准 | GB20600-2006 |
调制通道 | 8个国标单载波输出 | |
星座 | 4QAM、16QAM、32QAM、64QAM | |
RF 输出 | 输出通道 | 1个 RF 输出接口，8个 DTMB 单载波，F 头，75Ω 阻抗 |
频率范围 | 50~900MHz，1kHz 步进 | |
输出电平 | -20dBm~0dBm | |
MER | ≥40db | |
IP 输出 | 支持2路千兆 IP 输出 | |
系统 | 中文操作界面 | |
支持网络升级 | ||
通用 | 尺寸(长×宽×高) | 430mm×180mm×40mm |
重量 | 3kg | |
温度范围 | 0~45℃(工作)；-20~80℃(存储) | |
电源需求 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz | |

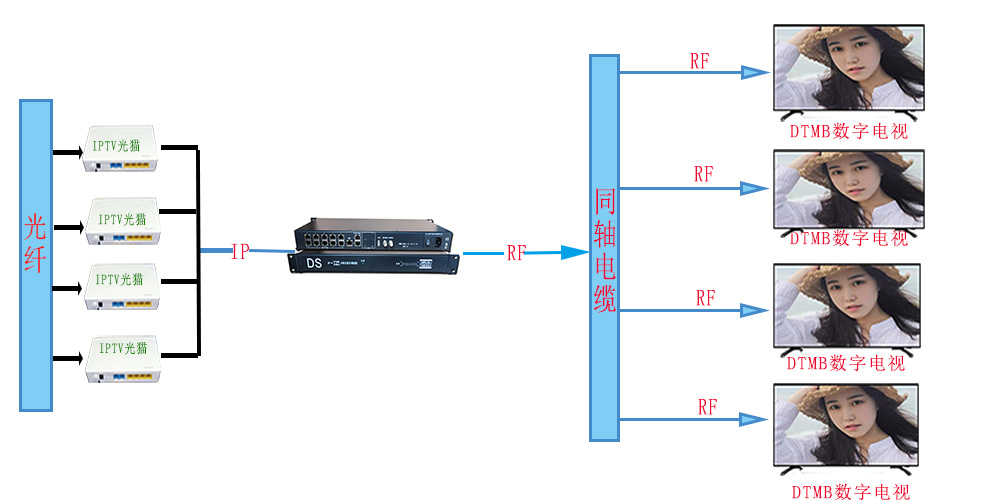

四 原理图
