多进多出开关（Multiswitch）入门使用详解

一．多进多出开关的架构

多进多出开关中，低频段13V/0Hz、18V/0Hz和高频段13V/22KHz、18V/22KH四个端口构成一个卫星系统组（Sat System），开关最多可以由4个Sat System组成，整个开关可看作为一个4切一系统，13V/0Hz、13V/22KHz端口只通垂直极化信号，18V/0Hz、18V/22KHz端口只通水平极化信号，用户只要根据各颗卫星节目极化性质接入对应开关输入端口，就可达到多星多机接收无干扰的要求。

9进开关由SAT A、SAT B二组系统组成，看作为4切一系统的LNB1、LNB2
13进开关由SAT A、SAT B、SAT C 三组系统组成，看作为4切一系统的LNB1、LNB2、LNB3
17进开关由SAT A、SAT B、SAT C、SAT D四组系统组成，看作为4切一系统的LNB1、LNB2、LNB3、LNB4

同组系统中4个端口的信号，在卫星机4切一端口配置时，全部设为同一端口

下面以入门级9进8出（SH98E）为例进行详解：

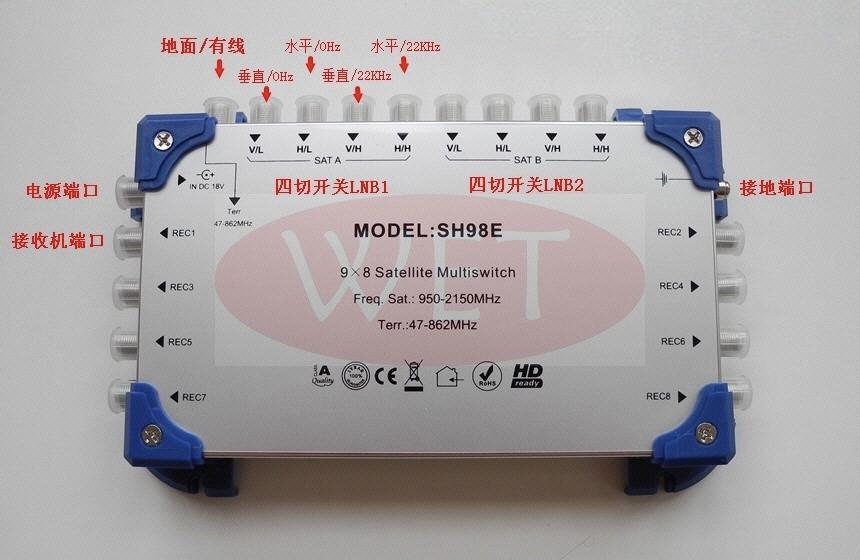

二．端口连接：

1．卫星进线端口
⑴ 常规接法：
端口V/L （13V/0Hz）     接C波段垂直极化信号
端口H/L （18V/0Hz）     接C波段水平极化信号
端口V/H （13V/22KHz）   接Ku波段垂直极化信号
端口H/H （18V/22KHz）   接Ku波段水平极化信号

⑵ 特殊接法：
（只在收星多，如按常规接法端口不够时可采用）
端口V/L   （13V/0Hz）    接Ku波段垂直极化信号
端口H/L   （18V/0Hz）    接Ku波段水平极化信号
端口V/H （13V/22KHz）   接C波段垂直极化信号
端口H/H （18V/22KHz）   接C波段水平极化信号

2．有线/地面波进线端口
   Terr端口位于开关端口左侧，可连接有线电视或UHF/VHF地面波信号

3．开关电源端口
   随机配套的18V直流电源，用配套双F端子线连接开关和电源的F端子，如电源与开关距离过长时，可用双F头馈源线自制代替。
   建议直流电源插放在室内墙面插座上，以避免在室外遭受雨淋。

4．终端用户端口
   开关共有8个端口REC1～REC8，用馈源线直联各接收机,最多可接8台卫星机。


三．高频头的选用：
⑴ 接收C波单极化卫星：选用单本C头（OS.222），占用1个开关端口。

⑵ 接收C波双极化卫星：选用双本单出C头（普丝赛特PS-1210），占用1个开关端口，
   也可选H/V独立输出C 头（CL-232）或双输出C头（CL-242）占用2个开关端口。

⑶ 接收K波单极化卫星：选用单本Ku头（百昌OS.525），占用1个开关端口。

⑷ 接收K波双极化卫星：选用H/V独立输出工程头（波维头）或双本多输出Ku头，占用2个开关端口

使用双本Ku头的10.6本振时，在卫星馈源进线和开关端口间要加接22K信号发生器，连接时注意，开关有方向极性，详见上面的标识提示，使用9.75本振时不需要22K信号发生器。

四．卫星接收机设置：

只要支持4切一和22K选项设置的各类卫星机均兼容多进多出开关

1.端口设置原则：

SH98E开关有SAT A和SAT B两组卫星输入端口 ，组成一个4切一系统，分别对应4切1的LNB1和LNB2端口：
⑴ Sat A    端口V/L、H/L、V/H、H/H全部指向4切1的LNB1端口
⑵ Sat B    端口V/L、H/L、V/H、H/H全部指向4切1的LNB2端口

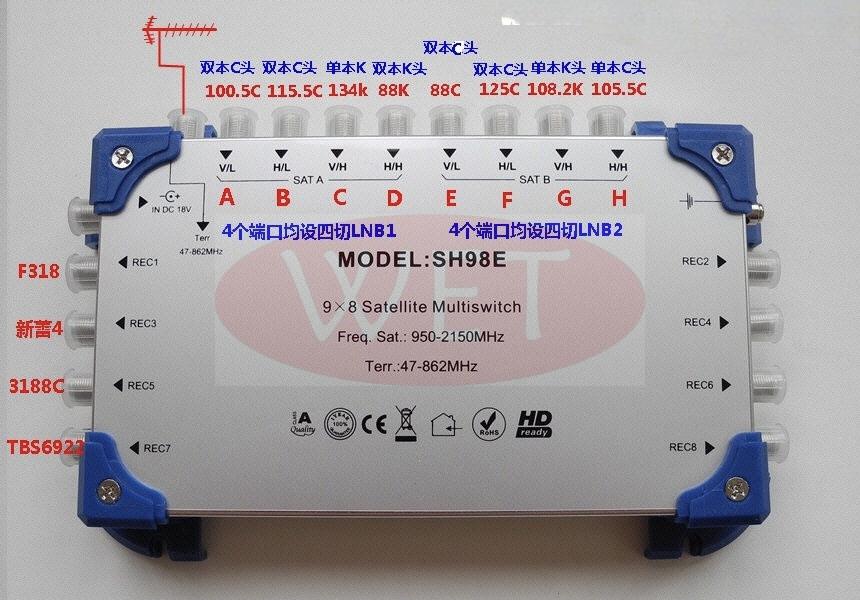

以下按各星友常规接收的8星实例来讲解开关的卫星端口接驳和各星位的排布：

免费机为例来讲解的卫星机配置

A: V/L   100.5C卫星（双本C头）本振一 05750/ 本振二 05750/ 22K 关/ 四切LNB1
B: H/L   115.5C卫星（双本C头）本振一 05150/ 本振二 05150/ 22K 关/ 四切LNB1

C: V/H   134Ku卫星（单本K头）本振一 11300/   本振二 11300/ 22K 开/ 四切LNB1

D: H/H   88Ku卫星 （双本K头）本振一 9750/ 本振二 10600/ 22K   开/ 四切LNB1 加接22K信号发器
――――――――――――――――――――――――――――――――――――――――――――――
E: V/L   88C卫星（双本C头）本振一 05750/ 本振二 05750/ 22K 关/ 四切LNB2
F: H/L   125C卫星（双本C头）本振一 05150/ 本振二 05150/ 22K 关/ 四切LNB2
G: V/H   108.2Ku卫星（单本K头）本振一 11300/ 本振二 11300/ 22K 开/ 四切LNB2   只收垂直组信号
H: H/H   105.5C卫星（单本C头）本振一 05150/ 本振二 05150/ 22K 开/ 四切LNB2   只收水平组信号

从以上图例中看，常规接收双极C波卫星应采用H/V独立输出工程头，但要占用H 、V两组开关端口，而本例大量采用了双本振单出C头，优点是它只占用开关的1个端口，这样可以降低使用开关的成本，节约大量的线材，以下具体说明双本振C头卫星机中频道转发器参数转换的设置：

亚洲5号100.5C，设计连接V/L端口，由于端口只通垂直极化信号，因此卫星全部的节目应转化为垂直信号，故本振设5750，极化为V，垂直组节目数据不变，水平组节目，把原来下行频率+600转换为垂直节目数据，极化改为V。

同理，中星6B 115.5C，设计连接 H/L端口，由于端口只通水平极化信号，因此卫星全部的节目应转化为水平信号，故本振设5150，极化为H，水平组转发器数据不变，垂直组节目，把下行频率-600转换为水平组节目数据，极化改为H。
